手機維修何處去？ OPPO 四鏡頭手機 OPPO Reno2 Z 手機摔機不顯示、快速維修。

OPPO Reno2 系列有Reno2 及Reno2 Z 兩台手機，都是主打四鏡頭手機，而這台OPPO Reno2 Z 的手機前鏡頭是採垂直升降設計跟Reno2 有所不同，Reno2 是承襲 Reno的海豚鰭側旋升降結構設計，而我們今天的主角OPPO Reno2 Z 手機，因為機主的一時不小心摔機了，她剛來947修手機台中沙鹿店時，表示手機不小心從桌面上掉下去，然後手機它就不顯示了，不知道那裡壞掉了⋯⋯。就讓我們看下去它是那裡壞掉了呢？

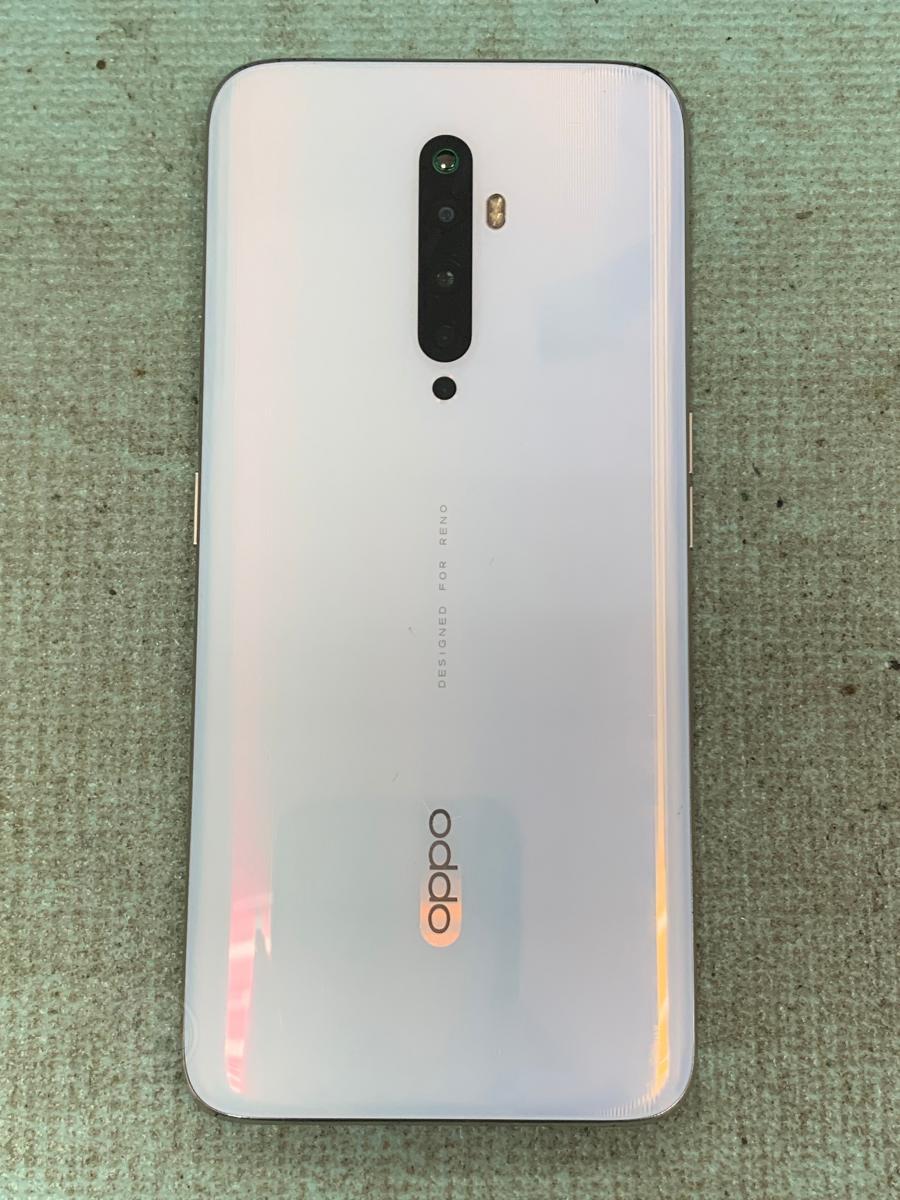

OPPO Reno2 Z 在背蓋上面隱藏了四顆後相機鏡頭，你能明確的找到它們的所在位置嗎？如果你將最上方有綠色邊框的位置看成了後相機，那麼你應該被OPPO 的設計給騙過去了。由於Reno2 Z 自拍相機採垂直升降設計，最上方如果要置放後相機明顯空間不足，所以那個位置並不是相機喔！但如果你的手機是OPPO Reno2 的手機，那麼最上方的那個置確實是後相機的位置，這也是可以看出Reno2 與Reno2Z 設計明顯不同之處。

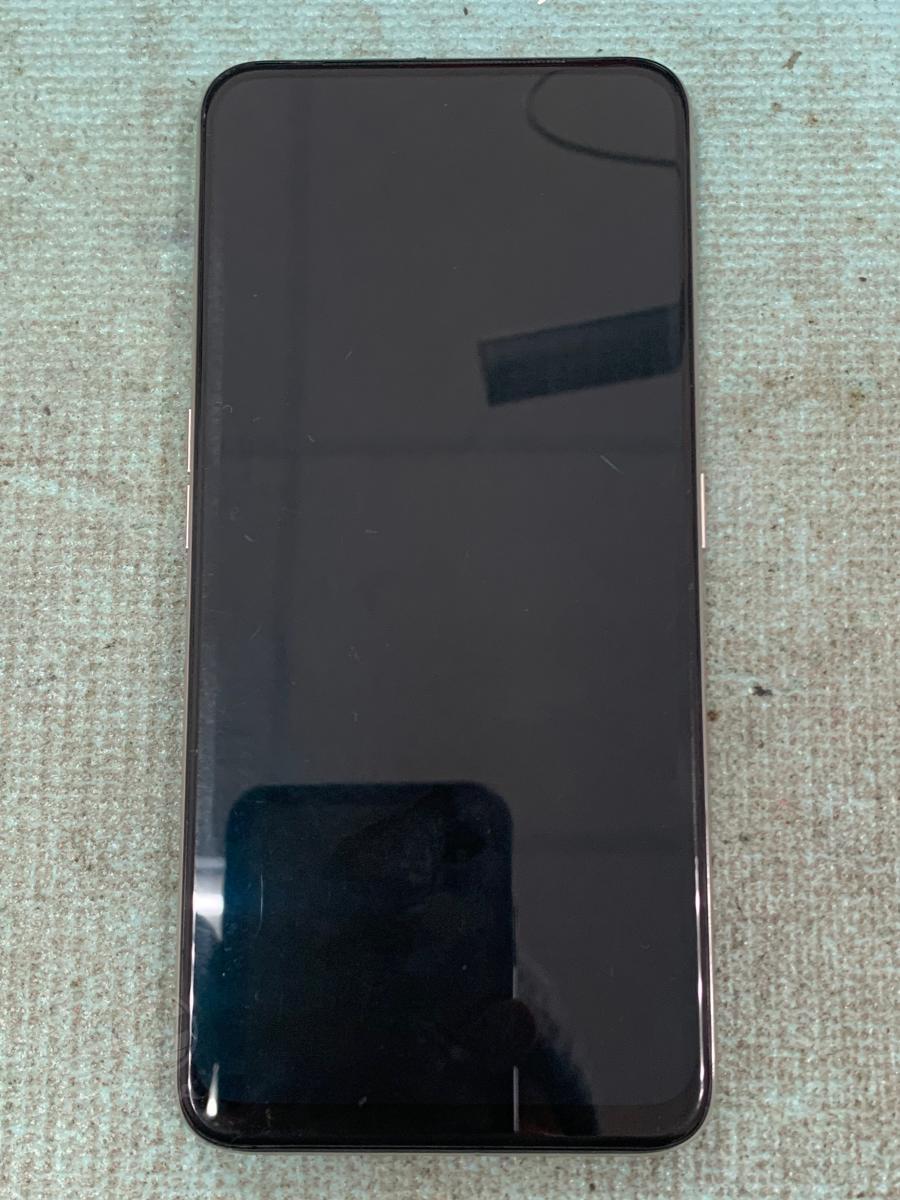

OPPO Reno2 Z 面板正面不同於目前市場上的其他手機，Reno2 Z 螢幕的正面並沒有前相機的開孔，由於它的前相機採機身垂直升降設計，所以它的面板就跟其他市場上的手機不同，螢幕不需因為前相機而開孔，螢幕的顯示佔比就可以高達91%以上，這樣的高螢幕佔比在市場上也是少有的，完整的面板顯示不用留個水滴或瀏海在螢幕上，面板顯示看起來就比較舒爽一點。

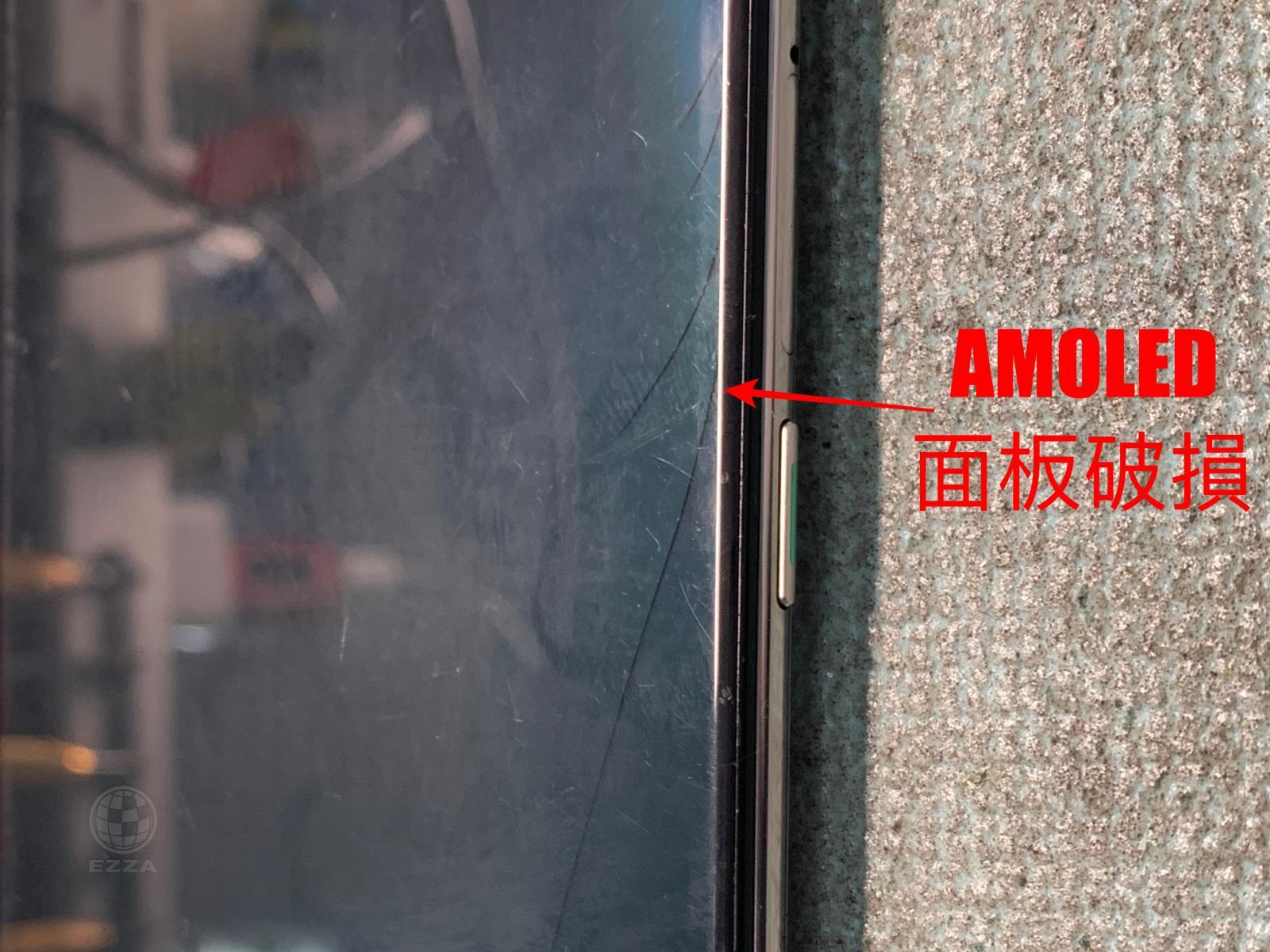

這台OPPO Reno2 Z 手機不管從正面還是背面檢視起來，我們都沒有看到明顯的外傷，但為什麼手機螢幕無法顯示呢？將手機轉動到一個角度利用光線折射的關係，我們發現手機螢幕內部的AMOLED顯示層有好幾條黑色的線，其實這就是螢幕無法顯示及正常工作的真正原因，這幾條黑線是什麼呢？這個黑線就是AMOLED顯示層因外力破壞而造成的裂㾗，因為面板在螢幕的內層有破裂，面板內部線路因為裂㾗線路斷路所以它就無法顯示了，那麼檢查到這裡也確定我們要更換維修手機的螢幕總成了。

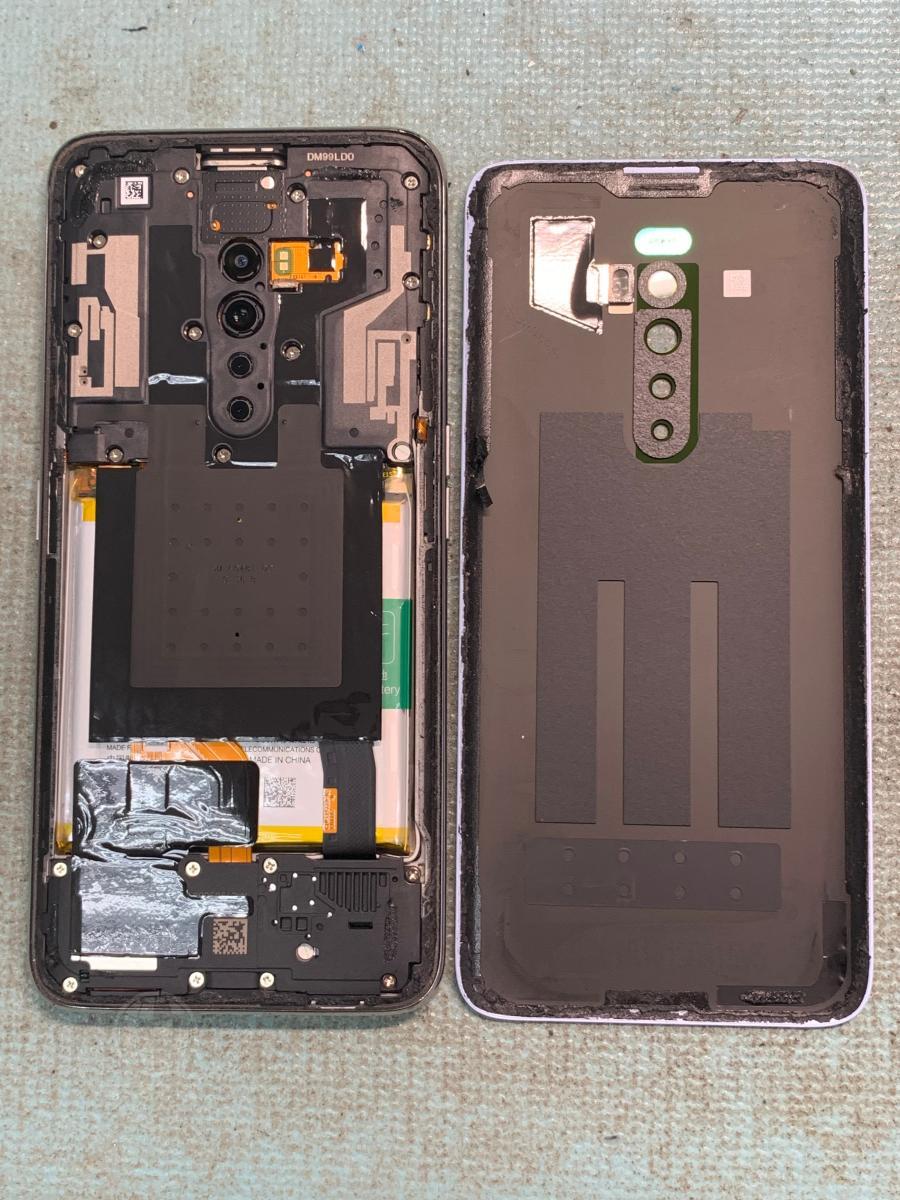

卸下手機背蓋，在手機機身中央我們就可以看到Reno2 Z的四顆後鏡頭的位置了，整體的內部結構還是以三明治結構為主的設計，後相機位置因上方保留給垂直升降的前相機機構，所以Reno2 Z 的後相機置放的位置較一般的手機來的低了一些。

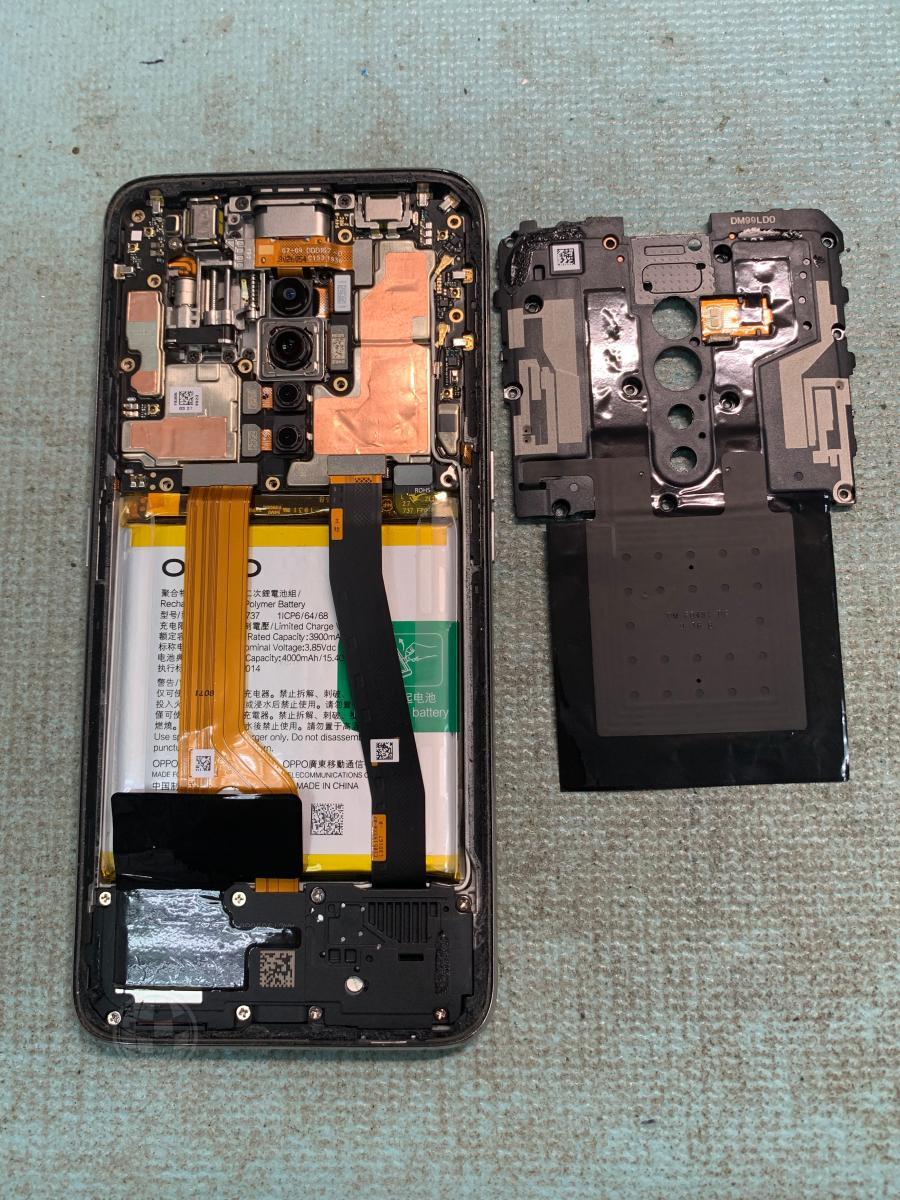

卸下天線蓋板，主板的結構為U型板四顆相機置於U型結構內部，左上角為前相機垂直升降機構，機板整體設計相當的緊湊。

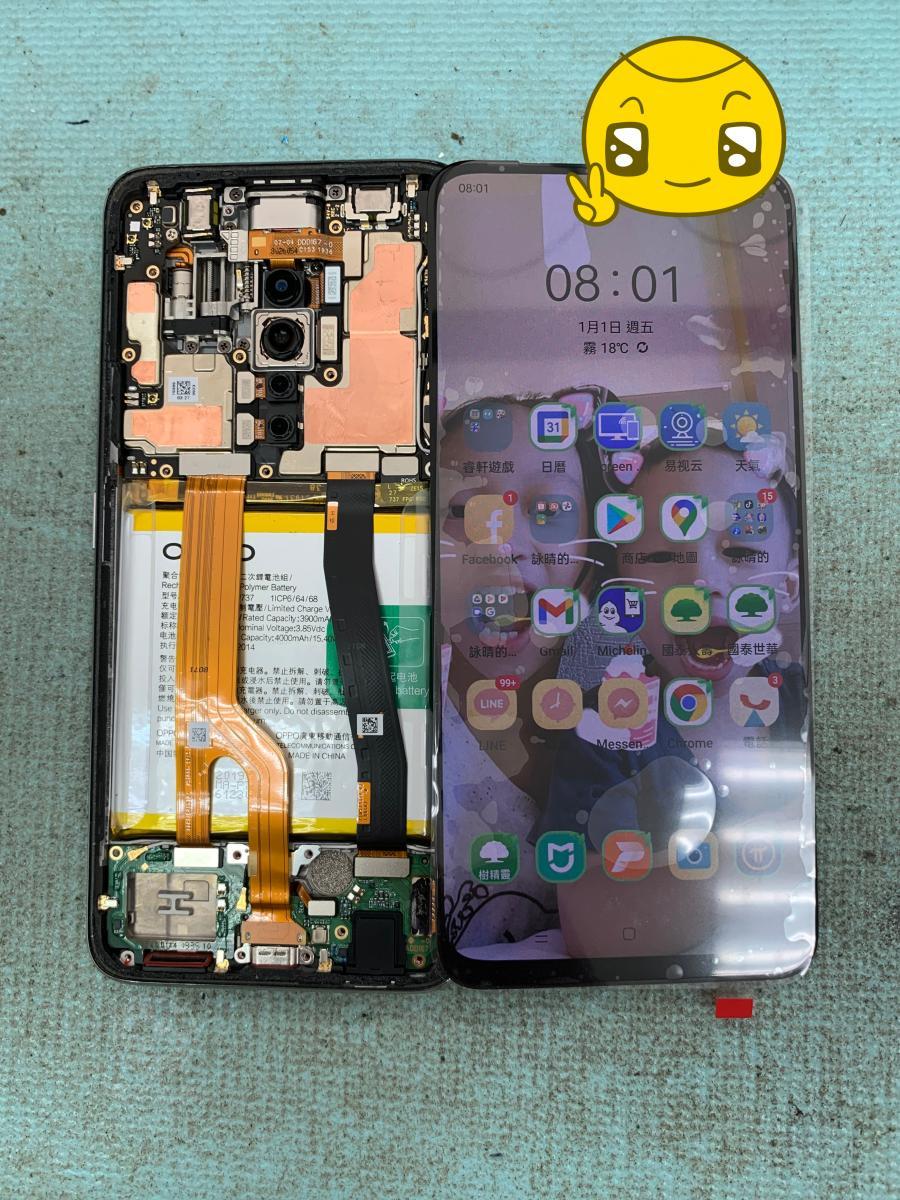

卸下喇叭及振動器蓋板，三明治結構最上方為主機板、中間為電池、最下方為顯示、振動、耳機、指紋辨識、喇叭、通話麥克風等功能的整合模板，我們比較意外的是Reno2 Z 的充電孔並沒有整合在這塊模板上面，而是另外拉出來連接在左側的訊號排線上，這樣的設計對於後續充電孔的維修較為方便也節省成本，因為只要更換排線即可，而不用像其他手機需要更換最下方的整塊充電模組，右側黑色的排線是顯示器排線。
